再次突破半導體極限 IBM搶先首次推出2nm工藝芯片

來源： 鎂客網   日期：2021-05-07  責編： 殷緒江
分享:

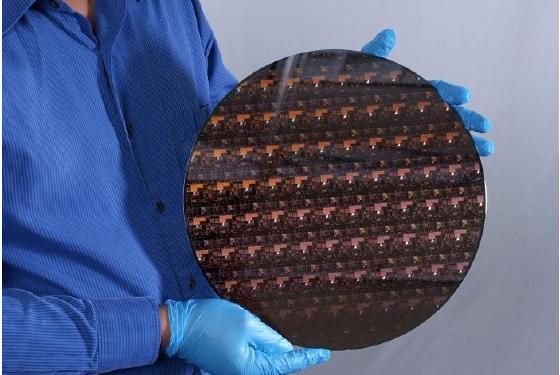

   就在臺積電和三星角逐3nm的白熱化階段，藍色巨人IBM再一次走在了前列。據報道，曾擔任IBM半導體技術和研究副總裁穆列什·哈雷（MukeshKhare）帶領的團隊完成了2nm工藝技術的突破，IBM也宣布造出全球第一顆2nm工藝的半導體芯片。雖然IBM不直接參與晶圓代工廠之間的競爭，但它推出的技術和相關研究卻對先進制程的升級有著極大的幫助。
2nm芯片，IBM打造
   據了解，這次2nm工藝采用三層GAA（環繞柵極晶體管）技術。沒錯，這正是三星主攻3nm工藝采用的技術。在今年2月的IEEE國際固態電路大會（ISSCC）上，三星搶在臺積電之前展示了第一款采用3nm工藝的256GB容量SRAM存儲芯片，讓行業第一次窺見GAA架構的廬山真面目。
   此外，IBM使用兩項獨特的工藝：底部電介質隔離（bottom dielectric isolation）以及內層空間干燥處理（inner space dry process），這正是IBM掌握的2nm芯片制造技術的核心。與當下主流的FinFET工藝相比，GAA技術重新設計了晶體管底層結構，增強了柵極控制，因此性能大大提升，體積也更小，速度也更快。與當前主流的 7nm 芯片相比，在同樣的電力消耗下，IBM 2nm芯片的性能預計提升45%，輸出相同情況下能耗降低75%。
   往更深入看，IBM 2nm芯片的晶體管密度為每平方毫米3.33億個晶體管(MTr/mm)。作為對比，當下最先進的臺積電5nmFinFET工藝每平方毫米約有1.73億個晶體管，2nm芯片足足多了兩倍，而三星的5nm芯片每平方毫米僅為1.27億個晶體管。換個角度來看，IBM 2nm芯片在指甲蓋大小面積（約150平方毫米）內，容納了500億顆晶體管。另外，這項技術將使太空探索、人工智能、5G、量子計算等領域受益。值得一提的是，這里的2nm并不是物理上的2nm，而是等效節點“Equivalent Nodes”，是表示從5nm，3nm工藝演進而來的下一代工藝的“代號”。這次2nm工藝只是實驗室技術，離真正實現2nm芯片量產還有相當遠的距離，但這一消息依然稱得上業界的重磅炸彈。
   此外IBM也是率先造出7nm（2015年）和5nm（2017年）芯片的廠商，在電壓等指標的定義上很早就拿下主導權。盡管如今的芯片市場的風頭已經被臺積電、三星、英特爾、AMD等“后起之秀”占據，但藍色巨人IBM依然默默做著貢獻。
依然強悍的芯片巨頭

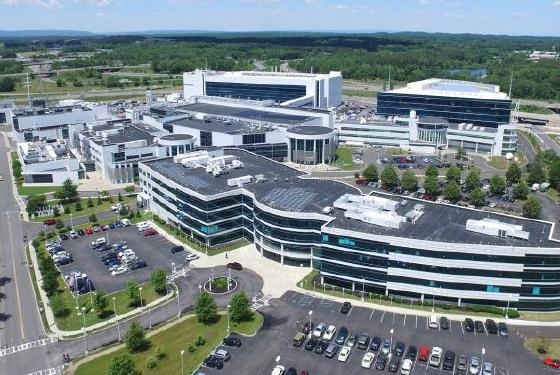

   由于自身業務調整以及半導體制造業務大額虧損，IBM在2014年將旗下芯片制造業務轉讓給半導體代工廠商GlobalFoundries（格芯），但I(xiàn)BM在半導體先進制程方面的研究卻一直沒有停止，依然在紐約奧爾巴尼市保留了一家芯片制造研發中心。
   在出售代工業務的同年，IBM耗資30億美元的項目著手進行了一項雄心勃勃的計劃——“ 7nm and Beyond ”。該計劃一方向在于開發可以經濟地制造7nm及其以下制程的工藝，另一方面尋找可以新材料以支持先進制程的繼續發展。事實證明，這個計劃中脫胎的很多成果都推動了7nm、5nm發展，這種影響力已經延續到3nm節點。
   在IBM宣布“7nm and Beyond”計劃后一年，IBM與GlobalFoundries、三星等合作伙伴，共同推出了其首款7nm測試芯片。時隔兩年，IBM與他的盟友再次首發業界第一個全新的5nm硅納米片（nanosheet）晶體管，為實現5nm工藝鋪平了道路。盡管兩次芯片都是實驗室測試芯片，距離真正量產還有相當大的距離，但I(xiàn)BM在攻克制程中使用極紫外線光刻技術（EUV）進行線的前端圖形繪制的技術，極大推進了后來EUV的商業化落地。在這之后，三星和臺積電紛紛宣布在7nm階段導入EUV技術。
   同時，IBM堅信，Nanosheet（納米片）將成為FinFET芯片架構的替代品，在采用新納米片架構的方面上，三星一直是將IBM技術從實驗室?guī)У绞袌?chǎng)的忠實守護者?；诋?dāng)初IBM與三星之間在GAA上的合作研究，三星又重新設計了現有的GAA，使其成為多橋溝道FET（MBCFET），再后來這也成為三星與臺積電在3nm節點處進行較量的一大利器。
   很顯然，在臺積電3nm FINEET工藝受挫的背景下，GAA技術注定將成為半導體產業繼續向前發展的關鍵。只不過GAA的制造難度顯然是極高的。但I(xiàn)BM已經弄清楚了如何使用單次曝光 EUV 來減少用于蝕刻芯片的光學掩模的數量，這也將給晶圓巨頭們?cè)谥瞥掏黄粕蠋?lái)了新思路。
